| 產(chǎn)品名稱 | GH4169 EIGA產(chǎn) | |||||
化學(xué)成分 wt.% | Ni | O | Cr | Fe | Mo | Al |
| 52.0 | ≤0.02 | 18.5 | 余量 | 3.0 | 0.5 | |
| Ti | C | Si | Mn | P | S | |
| 0.9 | ≤0.08 | ≤0.35 | ≤0.35 | ≤0.015 | ≤0.015 | |
| B | Co | Cu | ||||
| ≤0.006 | ≤1.0 | ≤0.3 | ||||
| 物理性能 | 粒度 μm | 霍爾流速 s/50g | 松裝密度 g/cm3 | 氧含量 ppm | 氮含量 ppm | 球形度 % |
| 15-53 | ≤15 | ≥4.3 | ≤150 | ≤100 | ≥90 | |
| 力學(xué)性能（熱處理后） | 測試溫度 | 抗拉強(qiáng)度 MPa | 屈服強(qiáng)度 MPa | 斷后伸長率 % | ||
| 室溫 | 1320-1380 | 1070-1140 | ≥26 | |||
| 650℃ | 1060-1110 | 920-980 | ≥18 | |||
| 800℃ | ＞720 | ＞640 | ≥8 | |||
| 900℃ | 300-302 | 284-293 | ≥18 | |||
| 1000℃ | 121-141 | 101-120 | ≥45 | |||
| 高溫持久 | ||||||
| 測試溫度 | 測試應(yīng)力 MPa | 持久時間 h | 斷后伸長率 % | |||
| 650℃ | 690 | ≥40 | ≥6 | |||

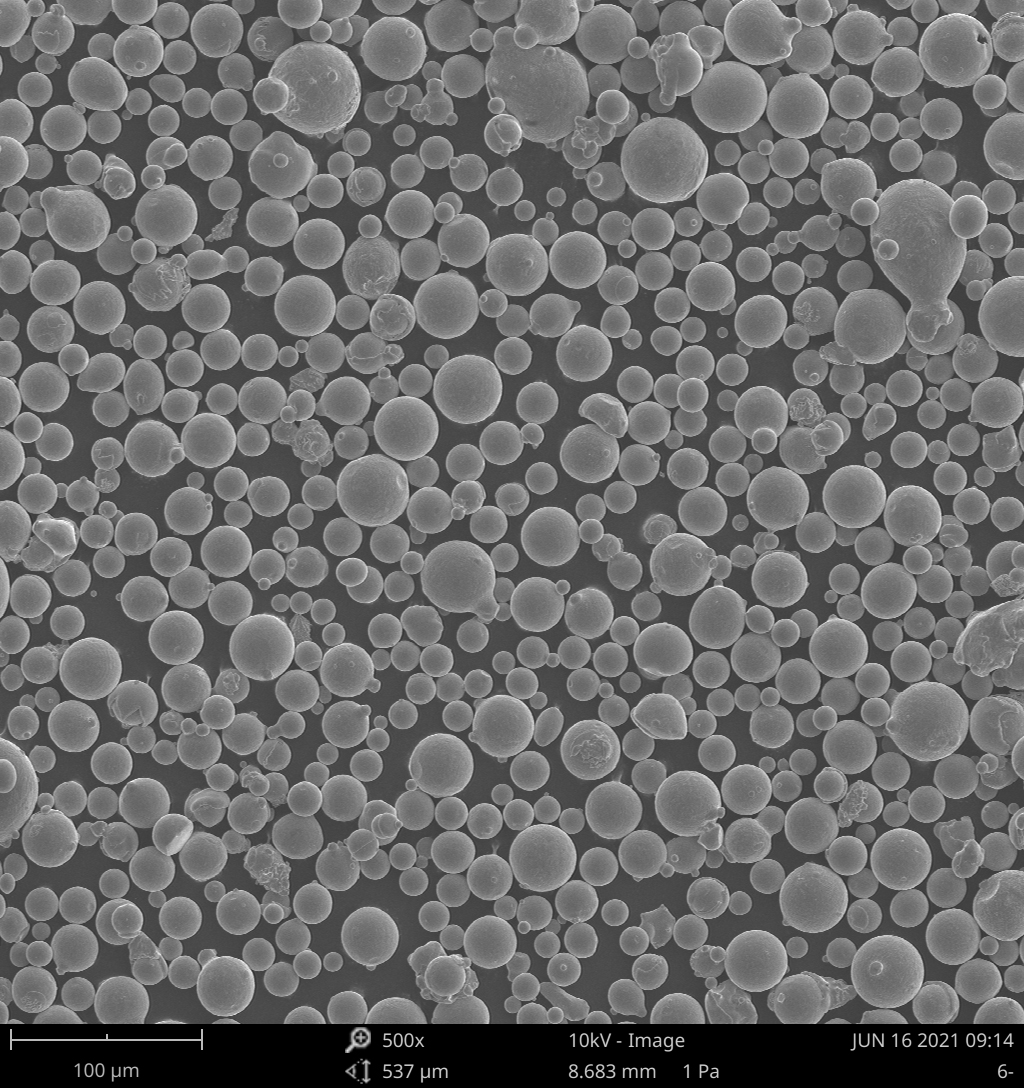

| SEM圖 |  | |||||
-
您的位置：
- 網(wǎng)站首頁
- > 粉末產(chǎn)品
- > 高溫合金
